FD-V8L




                型号                FD-V8L
                轴数                6轴
                负载                8kg
                重复定位精度                ±0.08mm
                驱动容量                5000w

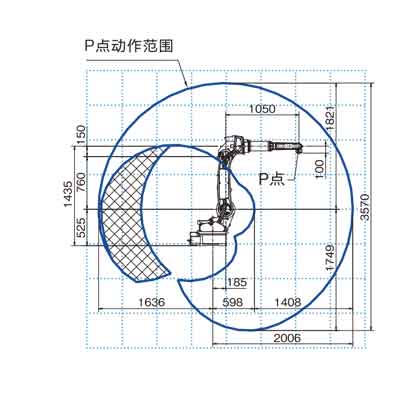

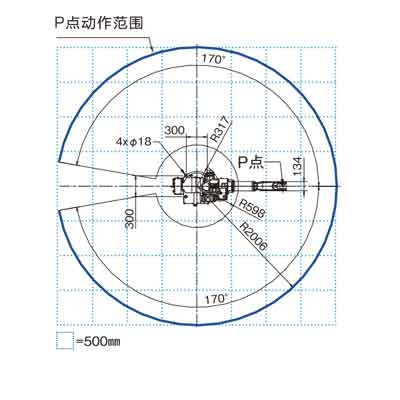

                动作范围                基本轴J1                ±170°(±50°)
                基本轴J2                ﹣155°~﹢100°
                基本轴J3                ﹣170°~﹢260°
                手臂轴J4                ±180°
                手臂轴J5                ﹣50°~﹢230°
                手臂轴J6                ±360°
                最大速度                基本轴J1                3.40 rad/s {3.05} (195°/s {175°/s})
                基本轴J2                3.49rad/s{200°/s}
                基本轴J3                3.49rad/s{200°/s}
                手臂轴J4                7.50rad/s{430°/s}
                手臂轴J5                7.50rad/s{430°/s}
                手臂轴J6                10.99rad/s{630°/s}
                荷载能力                允许扭矩 J4
                17.6N·m
                允许扭矩 J5
                17.6N·m
                允许扭矩 J6
                7.8N·m
                允许惯性矩 J4
                0.43kg·m²
                允许惯性矩 J5
                0.43kg·m²
                允许惯性矩 J6
                0.09kg·m²
                机器人动作范围截面面积                7.48m²x340°
                周围温度·湿度
                本体重量                273kg
                上部手臂可载重量
                20kg
                安装方式
                地面、吊装、侧挂


实现同行业高水平的动作速度,缩短作业节拍时间;

机器人基本轴及回传半径设计纤细化,避免了与夹具、工件的干涉;

synchro-feed焊接配置所需要的电缆均藏于机身,避免了手臂后方的干涉;

可搬运重量提高30%达到8kg,可轻松搭载各种焊枪及传感动器,同时非常适合于搬运用途。
