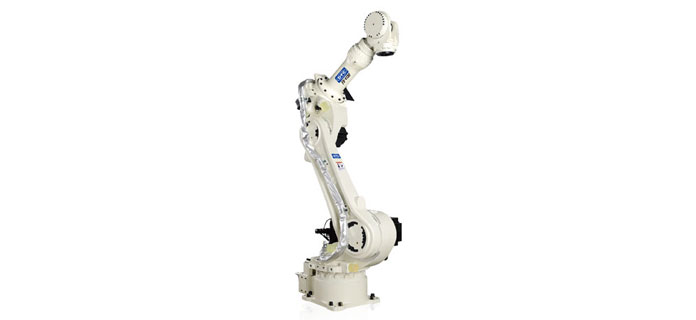

FD-V130




标准技术规格

型号
FD-V130
构造
垂直多关节型
轴数 6轴
负载 130kg
重复定位精度 ±0.08mm
驱动方式 AC伺服马达
驱动容量
15W
位置反馈
绝对值编码器

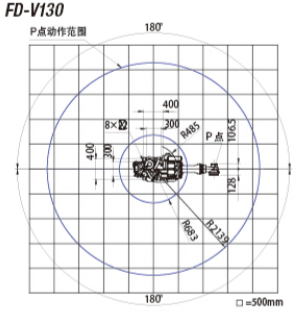

动作范围 基本轴J1 ±180°
基本轴J2 ﹣155°~﹢90°
基本轴J3 ﹣185°~﹢220°
手臂轴J4 ±360°
手臂轴J5 ﹣35°~﹢215°
手臂轴J6 ±360°
最大速度 基本轴J1 2.44rad/s{140°/s}
基本轴J2 1.92rad/s{110°/s}
基本轴J3 2.44rad/s{140°/s}
基本轴J4 3.05rad/s{175°/s}
基本轴J5 3.05rad/s{175°/s}
基本轴J6 4.45rad/s{255°/s}
荷载能力 允许扭矩J4 721N·m
允许扭矩J5 721N·m
允许扭矩J6 294N·m
允许惯性矩J4 60.0kg·m²
允许惯性矩J5 60.0kg·m²
允许惯性矩J6 33.7kg·m²
机器人动作范围截面面积 6.83m²x360°
周围温度·湿度 温度:0~45°C、温度:20~80%RH(不结露)
本体重量 765kg
上部手臂可载重量 25kg
保护等级 基本轴(J1、J2、J3轴)IP54 手臂轴(J4、J5、J6轴)IP65/67(注2)
安装方式
地面/侧挂/吊装
本体颜色 白色
